Industrielle Kühlung
Seit Mitte 2017 ist die sogenannte 42. BImSchV rechtsverbindlich.
Der Aufwand des Anlagenbetriebes von Verdunstungskühlanlagen wird durch regelmäßige Bakterienprüfungen und Instandhaltungsmaßnahmen zeit- und kostenintensiv.
Das 3DK System arbeitet mit einem speziellen Patent, welches das Risiko von Legionellenwachstum maßgeblich minimiert.
Industrielle Kühlung
Seit Mitte 2017 ist die sogenannte 42. BImSchV rechtsverbindlich.
Der Aufwand des Anlagenbetriebes von Verdunstungskühlanlagen wird durch regelmäßige Bakterienprüfungen und Instandhaltungsmaßnahmen zeit- und kostenintensiv.
Das 3DK System arbeitet mit einem speziellen Patent, welches das Risiko von Legionellenwachstum maßgeblich minimiert.
Die Betriebskosten der Prozesskühlung reduzieren sich
im Vergleich zu einer Verdunstungskühlanlage
dank unseres Patentes wie folgt:
weniger Wasserverbrauch
verringerte Kosten für Instandhaltung
verringerter Energieverbrauch und
CO2-Fußabdruck
0%
Keine Kosten für Chemikalien, Biozide,
Osmose, Enthärtung
Die Umrüstung einer Verdunstungskühlanlage
auf das 3DK Kühlsystem
amortisiert sich daher nach 3-5 Jahren.
Erfahren Sie mehr über den reduzierten 42. BImSchV Aufwand des 3DK Systems!
IHRE VORTEILE
Verringerter Energieverbrauch
Günstige Methode zur Kühlwassererzeugung
Modulare Bauweise
Minimaler Wasserverbrauch
Keine regelmäßige Nutzwasserimpfung
Erhöhte Ausfallsicherheit und Redundanz
Geringe Schallemissionen
Verringerung der Instandhaltungskosten
Umweltfreundlich, reduzierter CO2 Fußabdruck
Verringerter Energieverbrauch
Günstige Methode zur Kühlwassererzeugung
Modulare Bauweise
Minimaler Wasserverbrauch
Keine regelmäßige Nutzwasserimpfung
Erhöhte Ausfallsicherheit und Redundanz
Geringe Schallemissionen
Verringerung der Instandhaltungskosten
Umweltfreundlich, reduzierter CO2 Fußabdruck
HAUPTMERKMALE
① Kühlleistungen von 50kW bis 10.000kW
② Fördermengen von 10m³/h bis 2.000m³/h
③ Patentierte adiabatische Kammer für Betrieb bis +50°C Außentemperatur und ganzjährig stabile Kühlwassertemperatur
④ Großflächenwärmetauscher mit hydrophiler Schutzbeschichtung für maximale Kühlleistung
⑤ Schutz der Wärmetauscher vor Verdreckung und Ablagerungen
⑥ Schnelle Anschaffungsamortisation
⑦ Rostfreies Gehäuse aus Edelstahl und Aluminium für reduziertes Stützgewicht und Langlebigkeit
⑧ Bürstenlose ebm-papst und Ziehl-Abegg Ventilatoren für hohe Energieeinsparung und geringe Schallemissionen
⑨ Plug & Play Modulbauweise ermöglicht nachträgliche Systemerweiterungen
⑩ Preventive Maintenance und Remote Steuerung in hauseigenem MiND Leitsystem
⑪ Staatlich gefördert aufgrund der Umweltfreundlichkeit

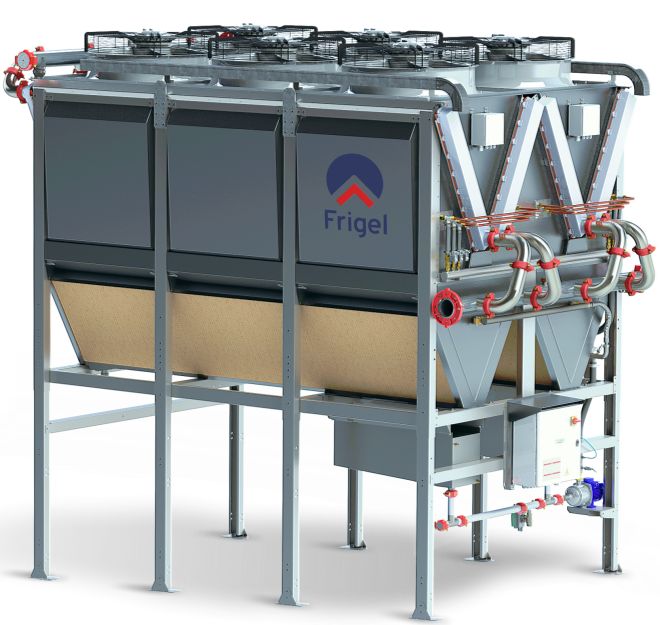

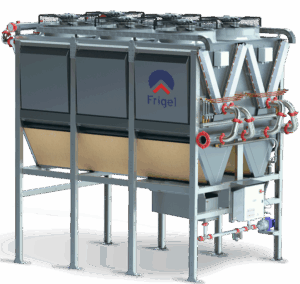

FUNKTIONSPRINZIP
DIE ADIABATISCHE KAMMER MIT INTERNATIONALEM PATENT
Bei heißen Außentemperaturen schaltet das System automatisch in den sog. Adiabatikmodus. Unbehandeltes Wasser wird auf drei vorgelagerte Zellulosefilter gesprüht und kühlt die einziehende Luft auf Feuchtkugeltemperatur.
FUNKTION
Heiße Außenluft durchströmt die adiabate Kammer.
Die dort befindlichen Luftfilter werden direkt mit Wasser beaufschlagt und kühlen die passierende Einzugsluft auf Feuchtkugeltemperatur. Die somit vorgekühlte Luft kühlt anschließend das Prozesswasser im darüberliegenden Luft / Wasser Wärmetauscher.
Der horizontal liegende Luftfilter verhindert gezielt eine Tropfenmitnahme aus der adiabatischen Kammer. Ablagerungen von Kalk und Mineralien am Wärmetauscher des Systems werden so verhindert.
Zur Sicherstellung einer ganzjährig gleichbleibenden Kühlleistung steuert ein Mikroprozessor die Sprührate der Düsenstöcke in der adiabaten Kammer.
Die Wasserspeisung der adiabaten Kammer erfolgt über eine separate Wasserquelle, z.B. eine Stadtwasserleitung.
FALLBEISPIELE
AUSWERTENDE VERGLEICHSSTUDIE
| Kategorie | Kühlturm | Frigel 3DK | Ergebnis |
|---|---|---|---|
| Kapazität | 300 kW | 300 kW | |
| Stromverbrauch / Jahr | 91.081 kWh | 73.776 kWh | -19% |
| Wasserverbrauch / Jahr | 420 m³ | 21 m³ | -95% |
| Chemikalien / Jahr | 3.000 € / Jahr | 1 € / Jahr¹ | -99% |
| Wasseraufbereitung / Jahr | 500 € / Jahr | 0 € / Jahr² | -100% |
| BlmSchV – Aufwand Instandhaltungskosten Reinigungskosten | 3.000 € / Jahr | 400 € / Jahr² | -96% |
| Gesamtbetriebskosten | 18.375 € / Jahr | 9.286 € / Jahr | -50% |
| Ersparnis | = 9.089 € / Jahr | ||
AUSWERTENDE VERGLEICHSSTUDIE
| Kategorie | Kühlturm | Frigel 3DK | Ergebnis |
|---|---|---|---|
| Kapazität | 1.500 kW | 1.500 kW | |
| Stromverbrauch / Jahr | 489.413 kWh | 386.637 kWh | -21% |
| Wasserverbrauch / Jahr | 6.231 m³ | 176 m³ | -97% |
| Chemikalien / Jahr | 7.000 € / Jahr | 1 € / Jahr¹ | -99% |
| Wasseraufbereitung / Jahr | 2.500 € / Jahr | 0 € / Jahr² | -100% |
| BlmSchV – Aufwand Instandhaltungskosten Reinigungskosten | 12.000 € / Jahr | 800 € / Jahr² | -88% |
| Gesamtbetriebskosten | 94.249 € / Jahr | 47.461 € / Jahr | -50% |
| Ersparnis | = 46.788 € / Jahr | ||
AUSWERTENDE VERGLEICHSSTUDIE
| Kategorie | Kühlturm | Frigel 3DK | Ergebnis |
|---|---|---|---|
| Kapazität | 3.900 kW | 3.900 kW | |
| Stromverbrauch / Jahr | 1.031.341 | 625.759 kWh | -39% |
| Wasserverbrauch / Jahr | 13.300 m³ | 1.302 m³ | -90% |
| Chemikalien / Jahr | 23.000 € / Jahr | 1 € / Jahr¹ | -99% |
| Wasseraufbereitung / Jahr | 2.700 € / Jahr | 0 € / Jahr² | -100% |
| BlmSchV – Aufwand Instandhaltungskosten Reinigungskosten | 15.000 € / Jahr | 1.200 € / Jahr² | -100% |
| Gesamtbetriebskosten | 164.080 € / Jahr | 45.256 € / Jahr | -72% |
| Ersparnis | = 46.788 € / Jahr | ||
¹ Kosten für Chemikalien fallen nur einmal für das Befüllen des Systems an und entfallen komplett gem. Halbwertszeit der Chemikalien.
² Wasseraufbereitung entfällt dank adiabatischer Kammer
